ホルソー

ヤネカワラオー 回転

太陽電池モジュール設置フレーム取付け時の瓦への穴加工に最適

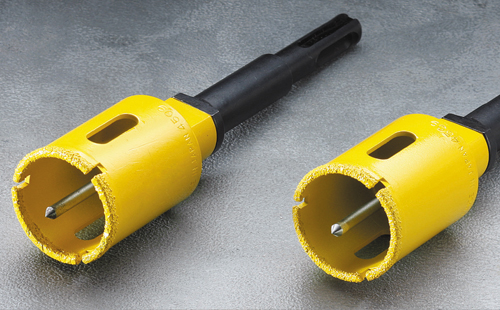

ヤネカワラオーホールソーのメイン

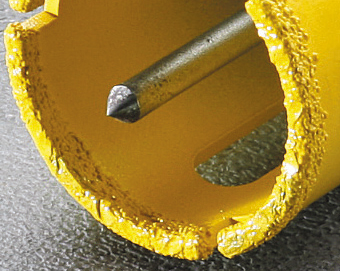

ヤネカワラオーホールソーの刃先

T13mm SDSプラス 電気ドリル 電気ドリル 溶着ダイヤ

特長

  • 瓦の穴あけに最適なダイヤ砥粒を刃先全周に配列。
  • レイヤーダイヤ製法は大粒ダイヤの突き出し配列が可能で目詰まりしにくく、安定した切れ味の持続と高い耐久性を実現。
  • 刃が引っ掛からないスムーズな作業が行えます。
  • 乾式、湿式のどちらのスタイルでも使用できます。

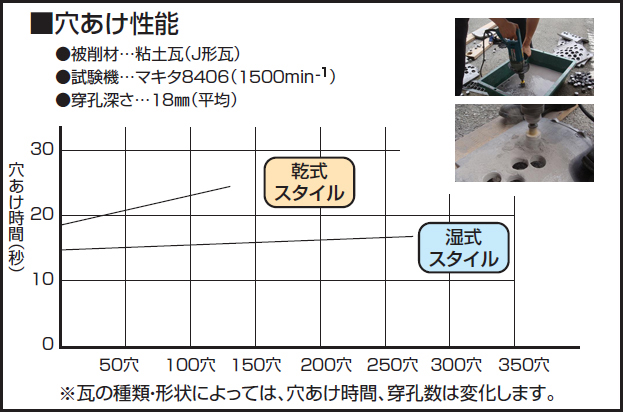

ヤネカワラオーホールソーの性能比較

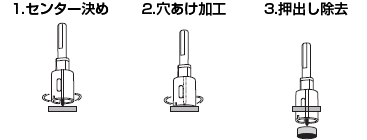

まんま穴あけ方式 セルフリムーブピン(超硬付)

セルフリムーブピン(超硬付)機構により
  • 穴あけ位置のセンター決め
  • 切削屑の押出し除去が、ワン工程で行えます。
※瓦の種類・形状によっては押出し除去が困難な場合があります。ボディ部の切削除去穴にドライバー等を挿入して切削屑を押出し除去して下さい。

ヤネカワラオーホールソーの使い方

用途

  • 太陽電池モジュール設置フレーム取付け時の瓦への穴加工に最適です。
  • 各産地瓦(粘土瓦)、洋瓦、磁器タイル、陶器タイル、人造大理石等への穴あけ作業に。

ヤネカワラオーホールソーの用途

ヤネカワラオーホールソーの用途詳細

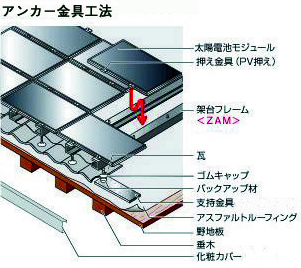

アンカー金具工法 主な施工手順

1. 割付け(墨出し)

2. 既存瓦の取外し

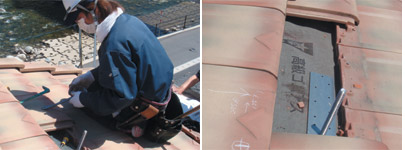

ヤネカワラオーホールソーの使い方1

ホルソーを取り付ける前に、既存瓦の取り外しを行います。

3. アンカー金具の取付け

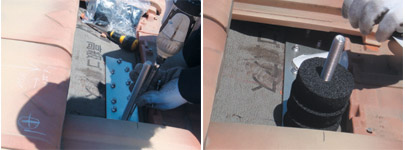

ヤネカワラオーホールソーの使い方2

ホルソーのアンカー金具の取付けを行います。

4. 瓦の加工・復旧

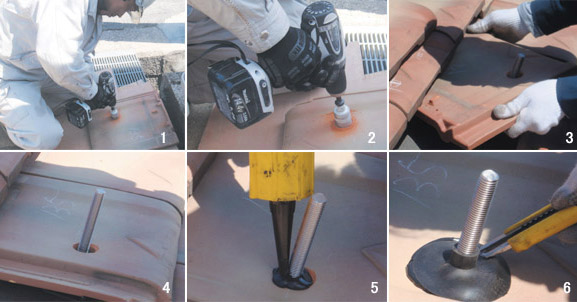

ヤネカワラオーホールソーの使い方3

ホルソーのアンカー金具を取り付けた後、瓦の加工・復旧を行います。

5. フレームの取付け

6. ケーブルの配線

7. アース線の配線

8. 太陽電池モジュールの取付け

9. オプション部材の取付け

仕様

刃先径サイズ 14.5mm ・29mm・32mm
使用電動機 電気ドリル・振動ドリル(回転モード)/SDS軽量ハンマードリル(回転モード)
全長・有効長 サイズ・価格一覧表参照
チャックサイズ 13mm
SDSチャック

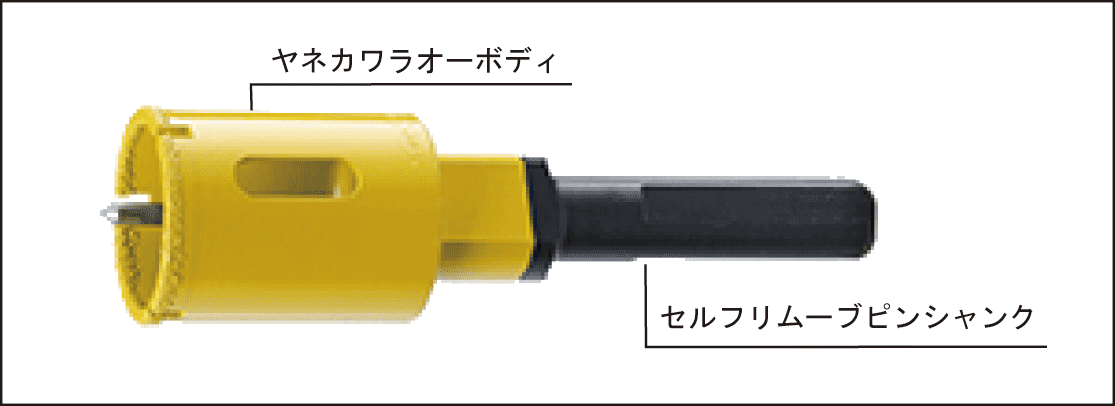

ヤネカワラオーホールソーの仕様

サイズ・価格一覧表
